çelik fiber lazer kesim makinesi 60m / dak

çelik fiber lazer kesim makinesi 60m / dak

Ürün Detayları


Belgelendirme: ce
Ödeme ve gönderim koşulları:
Minimum Sipariş Miktarı: 1 Takım
Fiyat: pazarlık
Paketleme Detayları: 1 * 20GP konteyner
Teslim Süresi: 30 gün
Ödeme Koşulları: L / C, D / A, T / T, D / P, Western Union

Detaylı Ürün Açıklaması


Uygulama::Tüm Metal MalzemeKesme Kalınlığı:SS 12mm'ye kadar, MS 22cm'ye kadar
Lazer Tipi ::İthal orijinal fiber lazerÜrün adı:Steel Fiber Laser Cutting Machine 60m/Min
Min.line Genişliği:0.1mmKontrol yazılımı ::Cypcut
Grafik formatı desteklenir ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMarka adı::TAIYI LAZER
Yinelenen doğruluk ::+/- 0.03mmÇalışma sıcaklığı::0 ° C-45 ° C
Soğutma modu:Su soğutmaLazer kaynağı:IPG / Nlight / Raycus / Max
Voltaj::AC380V ±% 10 50HZ (60HZ)Kesim Alanı:3000x1500mm,4000*2000mm Customized

Fiber lazer makinesi avantajı


1) Mükemmel ışın kalitesi: Küçük odak çapı ve yüksek iş verimliliği, yüksek kalite.
2) Yüksek kesme hızı: Kesme hızı 60m / dak.
3) Kararlı çalışan: üst dünya ithal fiber lazerler benimseyen, istikrarlı performans, anahtar parçaları olabilir
100.000 saate ulaşması;
4) Fotoelektrik dönüşüm için yüksek verim: CO2 lazer kesme makinesiyle karşılaştırın,
Fiber lazer kesim makinesi üç kat fotoelektrik dönüşüm verimine sahiptir
5) Düşük maliyet ve Düşük bakım: Enerjiden tasarruf edin ve çevreyi koruyun. Fotoelektrik dönüşüm oranı
% 25-30'a kadardır. Düşük elektrik tüketimi, geleneksel CO2 lazerin sadece% 20-30'u kadardır
kesme makinesi. Fiber hat iletimi lense ihtiyaç duymaz, bakım maliyetinden tasarruf sağlar;
6) Easy operation: fiber line transmission, no adjustment of optical path;
7) Süper esnek optik efektler: Kompakt tasarım, esnek üretim gereksinimleri kolay.

Özellik ve Mülkiyet


1.The machine enjoys a good performance with high cutting speed, high efficiency, safety and stability.
2.The laser spot enjoys good quality. And the machine distorts just slightly. Besides, the material can have a smooth and nice appearance.
3. After tempering treatment, the frame with high rigidity is of high vibration-absorbed performance. The frame with gantry structure is one-step processed in large CNC gantry machining center. With optimized structure, the machine enjoys stability and high accuracy which can be controlled within 0.01mm/m.
4. Imported servo motor, planetary reducer, and sophisticated direction drive mechanism ensure steadiness and accuracy.
5. Intuitive HMI with many practical functions is easy to operate.
6. Imported bevel gear, helical rack, linear guide rail ensure highly precise running direction.
7.The auto-height & anti-collision system automatically adjusts the hermetic cutting head at the proper height to cut at a fixed distance.
8.The power supply of the machine is designed with automatic safety protection, and features fault alarm.

Şartname


Lazer kaynağı ortamıLif
Kesme aralığı (L * W)3000 mm × 15000 mm
Z aks inme250 mm
Maks. konumlandırma hızı120 m / dak
X, Y aksı Maks. hızlan1.0G
Soğutma formuSu soğutma
Lazer dalga boyu1070nm


Lazer kaynağının çıkış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kesme boşluğu≤ 0,1 mm
X, Y ve Z akslarının konumlandırma hassasiyeti± 0,03 mm
X, Y ve Z akslarının tekrarlanan konumlandırma hassasiyeti± 0.01 mm
Kesme malzemesinin kalınlığı (malzemeye göre)0,2 - 25 mm
Sürücü modeliİthal servo motor
Güç gereksinimi380V, 50/60 Hz
Çalışma sıcaklığı0-45 ℃
Sürekli çalışma süresi24 saat
Makina ağırlığıYaklaşık 12000 Kgs
Güç kaynağının toplam koruma seviyesiIP54

Kesme malzemeleri


Fiber lazer, bakır, alüminyum, bu yüksek yansıtıcı malzemeler ve tungsten gibi demir dışı metallerin her türünü kesebilir, ayrıca paslanmaz çelik, karbon çeliği, manganlı çelik, galvanizli sac, alüminyum platform altın alaşımlı levha ve diğer nadiren de kesebilir. metaller.

Uygulama endüstrisi


Fiber lazer kesim makinesi yaygın olarak havacılık, havacılık, elektronik, asansörler, tıbbi ekipman, mutfak elektrikli, otomobil parçaları, elektrikli ekipman, altın kaplama şasi dolapları, mekanik ekipman, aydınlatma donanımları, reklam tabelaları, ekran ekipmanı, her türlü kullanılabilir metal ürünler, sac kesme işlemleri ve diğer endüstriler.

Ayrıntılı Görüntüler

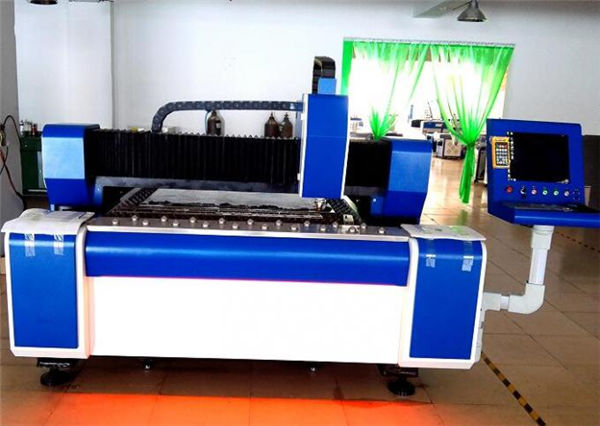

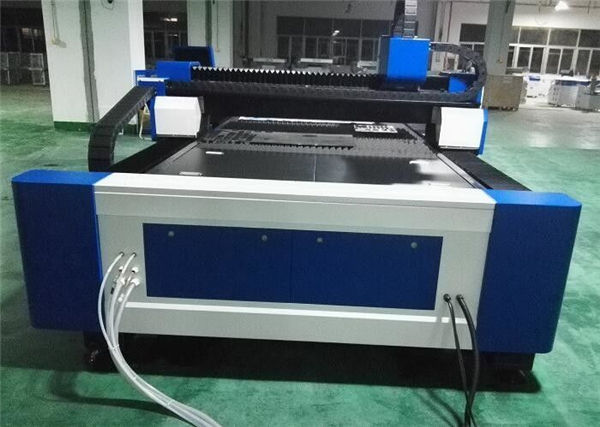

Adı:Makine gövdesi ve aksesuarları

a.600 ℃ ısıl işlem, fırında 24 saat soğutma, doğru CO2 koruma kaynağı, deformasyon olmadan 20 yıl kullanımdan emin olmak için.
Eşzamanlı X / Y / Z eksenleri: Z ekseni, birçok metal levha çeşidini kesmek için uygun olan 150 mm çalışabilir.
c.Yüksek kalite dayanıklılık ve kolay bakım garanti eder.

Adı:AC servo motor ve sürücü

Gelişmiş planet redüktör ile birlikte ithal servo motor (iki servo motor tarafından tahrik edilen Y ekseni), sabit, hassas ve güvenilir sürüş sağlar.





Adı:Hassas Doğrusal Kılavuzlar

Gelişmiş kesme sistemi, lazer gücü ve servo hareketi birbirine mükemmel uyum sağlar, daha yüksek işlem hızı ve doğruluğunu sağlamak için ithal yüksek hassasiyetli dişli ve raf tahrik sistemi, değiştirilebilir çift çalışma masası.

Adı:Kesme kafası



Temassız kesme kafası, aynı çıkış gücü altında kesme hızını, düzgünlüğünü ve kesme hassasiyetini büyük ölçüde artıran otomatik yükseklik izleme ve çarpışma önleme işlevine sahiptir. Bir kelimeyle, kesme verimliliği arttırılabilir.





Adı:Lazer kaynağı

hızlı hızlı, yüksek hassasiyetli kesme çizgisi ve düzgün kesme kenarı



Kesim Örnekleri


Eğitim


Eğitimden makine kurulumuna kadar satış sonrası servis (3 yol):
1. İngilizce olarak video ve kullanım kılavuzu, kurulum, işletme, bakım ve arıza giderme ve e-posta, faks, telefon / whatsapp / skype / vb. bazı kurulum, kullanım veya ayarlama sorunları.
2. firmanız düzenleyebilir teknoloji firması gelip fabrikamız donanım ve temel bilgileri temel bilgileri öğrenmek, 3-5days hakkında yeterli eğitim süresi, eğitim içeriği aşağıdaki gibidir:
a) Ortak çizim yazılımı eğitimi;
b) Makine açma ve kapama eğitim prosedürleri;
c) Kontrol paneli ve yazılım parametrelerinin önemi, parametre aralığının ayarı
d) Makinenin temel temizliği ve bakımı;
e) Ortak Donanım Sorun Giderme;
f) Çalışmaya dikkat edilmesi.
3. Kapıdan kapıya eğitim eğitimi hizmeti. vize, seyahat masrafları ve konaklama masrafları müşteriye ait olacaktır. Eğitim süresi boyunca her iki mühendisimiz için tercüman ayarlamak daha iyidir. Eğitim Süresi: 3-5days.

Garanti


a) .1 Makinenin tamamı için yıl (İnsan Yapımı Hasar müzakere edilir.).
b) .Laser kaynağı 2 Yıl garanti
c). ömür boyu bakım ve yedek parça temini
d). Operasyon personeli için ücretsiz eğitim. (mühendis yurt dışına gidebilir.
