Fiber lazer oyma makinesi 10 metre makine gövde tasarımı

Fiber lazer oyma makinesi 10 metre makine gövde tasarımı

Ürün Detayları


Belgelendirme: ce
Ödeme ve gönderim koşulları:
Minimum Sipariş Miktarı: 1 Takım
Fiyat: pazarlık
Paketleme Detayları: 1 * 40GP konteyner
Teslim Süresi: 30 gün
Ödeme Koşulları: L / C, D / A, T / T, D / P, Western Union

Detaylı Ürün Açıklaması


Uygulama:Tüm Metal MalzemeKesme Kalınlığı:Upto 1mm SS
Lazer türü:İthal orijinal fiber lazerMaksimum Kesme Kalınlığı:20 mm / CS; 10 mm / SS
Min.line Genişliği:0.1mmKontrol Yazılımı:Cypcut
Desteklenen Grafik Biçimi:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTBrand Name:
Tekrarlayan Doğruluk:+/- 0.03mmÇalışma sıcaklığı:0 ° C-45 ° C
Soğutma modu:Su soğutmaLazer kaynağı:IPG / Nlight / Raycus / Max
Voltaj:AC380V ±% 10 50HZ (60HZ)Kesim Alanı:3000x1500mm

Uygulama


Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product


Cut round circle 100-800mm

Project Configration


codemadde
1Scrap disposal system
2Mechanical arm
3Laser cutting machine
4The central electric control cabinet
5Cooling system
6Feeding machine

Laser Machine Spec


Lazer kaynağı ortamıLif
Kesme aralığı (L * W)10000 mm × 15000 mm
Z aks inme250 mm
Maks. konumlandırma hızı120 m / dak
X, Y aksı Maks. hızlan1.0G
Soğutma formuSu soğutma
Lazer dalga boyu1070nm


Lazer kaynağının çıkış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kesme boşluğu≤ 0,1 mm
X, Y ve Z akslarının konumlandırma hassasiyeti± 0,03 mm
X, Y ve Z akslarının tekrarlanan konumlandırma hassasiyeti± 0.01 mm
Kesme malzemesinin kalınlığı (malzemeye göre)0,2 - 25 mm
Sürücü modeliİthal servo motor
Güç gereksinimi380V, 50/60 Hz
Çalışma sıcaklığı0-45 ℃
Sürekli çalışma süresi24 saat
Makina ağırlığıYaklaşık 12000 Kgs
Güç kaynağının toplam koruma seviyesiIP54

Laser cutting machine  parameter


The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters


CodePerformance Parametredüşünce
1

maximum loading weight of the coil



10T(Max)
2Width of coil200mm~1300mm
3Thickness of coil0.3mm~1.5mm
4material roll inner diameter



Ø460-530mm
5material roll outer diameterØ1300mm(Max)
6production line speed20 m / dak
7loading modeloading car
8Tensioning method



hydraulic distension



9braking method



Pneumatic disc brake



10Feeding control



electric induction



11uncoilfrequency control



12Carrier; Material with a coffret



automatic
13pressing device



Automatic
14Flat roller up 11 down 12
15pinch roll1set
16feederpinch roller
17Feeder driverservo motor

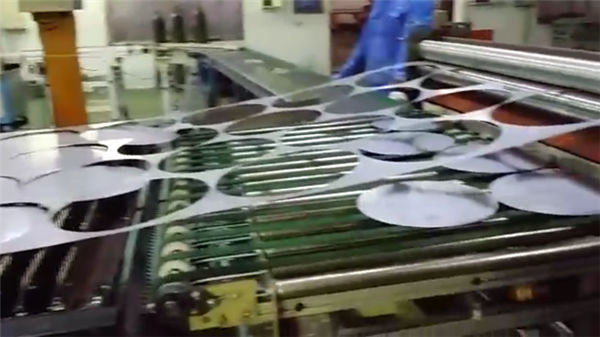

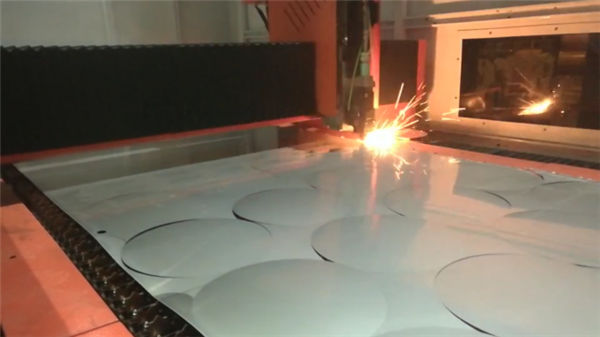

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Kesim Örnekleri Kesim Örnekleri Kesim Örnekleri

Satış öncesi hizmeti


1. ücretsiz numune kesme,
Ücretsiz numune kesme / test için lütfen bize CAD dosyanızı gönderin, burada kesme işlemini yapacağız ve size kesimi göstermek için video yapacağız veya kesme kalitesini kontrol etmek için örnek göndereceğiz.
2. Özelleştirilmiş makine tasarımı
Müşterinin uygulamasına göre, müşterimizin rahatlığı ve yüksek üretim verimliliği için makinemizi buna göre revize edebiliriz.

Satış sonrası servis


A. Makineye kurulum, çalıştırma, bakım ve sorun giderme için İngilizce eğitim videosu ve kullanım kılavuzu verilecek ve e-posta, faks, telefon, skype….
B. Kurulum ve eğitim için müşterinin sitesine teknisyeni öneriyoruz, müşteri vize, bilet, yerel yaşam maliyeti kapsamalıdır.
C. Müşteri eğitim için fabrikamıza gelebilir. Kurulum, çalıştırma, makinede sorun giderme ve bakım eğitimi vereceğiz.
Atölyemizde eğitim süresince 7 gün ücretsiz eğitim ve yaşam ücreti sunuyoruz, 2 kişiyi sınırlıyoruz.

Garanti


a) .1 Makinenin tamamı için yıl (İnsan Yapımı Hasar müzakere edilir.).
b) .Laser kaynağı 2 Yıl garanti
c). ömür boyu bakım ve yedek parça temini
d). Operasyon personeli için ücretsiz eğitim. (mühendis yurt dışına gidebilir.

SSS


Q1: Nasıl benim için en iyi makineyi alabilirim?
Makinenizin ihtiyacınızı karşılayıp karşılamadığını yargılayabilmemiz için bize çalışma malzemenizi, detay resimlerinizi resim veya vedio ile anlatabilirsiniz. O zaman size verebileceğimiz en iyi modeli deneyimlerimize bağlıdır.

S2: Bu makineyi ilk defa kullandığımda kullanımı kolay mı?
Size İngilizce manuel ve rehber vedio yollayacağız, makineyi nasıl çalıştıracağınızı öğretebilir. Nasıl kullanılacağını hala öğrenemiyorsanız, "Teamviewer" çevrimiçi yardım yazılımı ile size yardımcı olabiliriz. Veya telefonla, e-postayla veya diğer iletişim yollarıyla konuşabiliriz.

S3: Makine benim yerimde sorun yaşarsa nasıl yapabilirim?
Makinelerin "normal kullanım" altında herhangi bir problemi olursa garanti süresi içinde size ücretsiz parça gönderebiliriz.

S4: Makineler İçin Sevkiyat Ayarlıyor musunuz?
Evet, değerli müşterilerimiz, FOB veya CIF fiyatı için, sizin için sevkıyat ayarlayacağız. EXW fiyatı için müşterilerin kendileri veya acenteleri tarafından sevkiyat düzenlemeleri gerekir.
