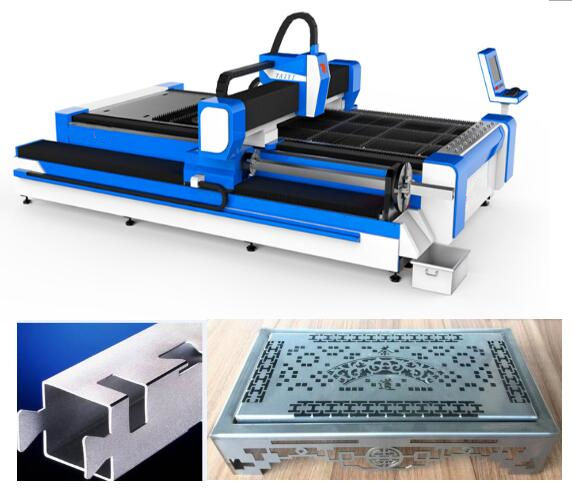

Ss boruları 3d lazer kesim makinesi / 3 eksenli elyaf sac kesici

Ss boruları 3d lazer kesim makinesi / 3 eksenli elyaf sac kesici

Ürün Detayları


Belgelendirme: ce
Ödeme ve gönderim koşulları:
Minimum Sipariş Miktarı: 1 Takım
Fiyat: pazarlık
Paketleme Detayları: 1 * 20GP konteyner
Teslim Süresi: 30 gün
Ödeme Koşulları: L / C, D / A, T / T, D / P, Western Union, L / C
Tedarik Yetenek: ayda 50 setleri

Detaylı Ürün Açıklaması


Uygulama::Tüm Metal MalzemeKesme Kalınlığı:10mm'ye kadar SS, 22 cm'ye kadar MS
Lazer Tipi ::LifCNC Veya Değil ::Evet
Soğutma modu ::Su soğutmaKontrol yazılımı ::Cypcut
Grafik formatı desteklenir ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTAnavatan::Çin
Model numarası::TY-3015DGSağlanan Satış Sonrası Hizmet ::Yurtdışı Hizmet Makinelerine Uygun Mühendisler
Yinelenen doğruluk ::+ -0.03mmÇalışma sıcaklığı::0 ° C-45 ° C

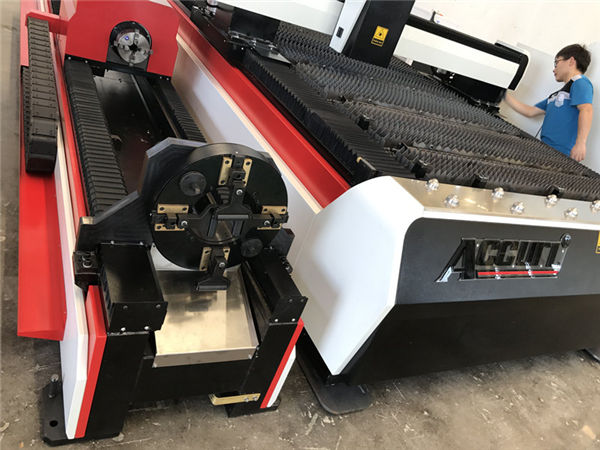

Çalışma nem ::5%-95%Borular Kesme Aralığı:20-130mmx3000mm
Voltaj::AC380V ±% 10 50HZ (60HZ)Kesim Alanı:3000 * 1500mm Standart, Büyük Özelleştirilebilir

Makine gövdesi


1. Taiyi's Makine gövdesi 8mm çelik yapı, 600 ℃ ısıl işlem, Hassas kaynak, deformasyon olmadan 20 yıllık kullanım sağlamak için.

2. magnezyum alaşımlı döküm ile Gantry, deformasyon olmadan Güçlü kararlılık, Hızlı hareket.

3.  High efficiency zoning smoking system at both sides of machine body, Strong segmented dust and smoking collection, it will reduce harm to worker.

4. İthal hassas flanş redüktör ve servo motor, Hızlı çalışma hızı.

5. Makine yatağında 70 bıçak ve 6 kızak çubuğu, makine uyarısını azaltmak için yakın bıçaklar, kolayca yaprak yüklemek ve yüklemek için silindirlerle çalışan çubuklar kaydırın.

6. Esnek yükleme kutusu ön ve her iki taraf da makinenin çalışma koşullarına uygun olarak açılabilir.

Advantage of fiber laser cutting machine


1. geleneksel lazer ile karşılaştırın, fiber lazer daha çevre koruma:
2. Çok daha düşük güç tüketimi: fiber lazerin fotoelektrik dönüşüm verimliliği, geleneksel lazerden 15 kat daha yüksek.
3. Yüksek lazer spot kalitesi: tek modül lazer kaynağı
4. Düşük tüketim: Elektrik tüketimi saatte 7KW'nin altında.



Cost analysis per hour
Yok hayır.maddeSS Kesme (1mm)Çelik Kesme (5mm)düşünce
1Elektrik1.4USD / saat1.4USD / saat1. Kesim için Hava kullanırsak, maliyet = hava kompresörünün elektrik yükü + makinenin elektriği + parçaları tüketin
2. Dongguan'daki yerel suçlamalara dayanarak saydığımız maliyet, farklı ülkeler için bazı tutarsızlıklar var.
3. farklı kalınlık kesme için, farklı gus tüketmek vardır
2Gas (N2/O2)2USD/hour1.4USD / saat
3Protective lens, nozzle0.06USD/hour0.07USD/hour
Total cost3.46USD/hour2.87USD/hour

Şartname


modelTY-3015DG
Lazer kaynağı ortamıLif
Kesme aralığı (L * W)3000 mm × 1500 mm
Z aks inme250 mm
Maks. konumlandırma hızı120 m / dak
X, Y aksı Maks. hızlan1.0G
Soğutma formuSu soğutma
Lazer dalga boyu1070nm


Lazer kaynağının çıkış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kesme boşluğu≤ 0,1 mm
X, Y ve Z akslarının konumlandırma hassasiyeti± 0,03 mm
X, Y ve Z akslarının tekrarlanan konumlandırma hassasiyeti± 0.01 mm
Kesme malzemesinin kalınlığı (malzemeye göre)0,2 - 25 mm
Sürücü modeliİthal servo motor
Güç gereksinimi380V, 50/60 Hz
Çalışma sıcaklığı0-45 ℃
Sürekli çalışma süresi24 saat
Makina ağırlığıYaklaşık 12000 Kgs
Güç kaynağının toplam koruma seviyesiIP54

Ayrıntılı Görüntüler






Adı:Makine gövdesi ve aksesuarları

a.600 ℃ ısıl işlem, fırında 24 saat soğutma, doğru CO2 koruma kaynağı, deformasyon olmadan 20 yıl kullanımdan emin olmak için.
Eşzamanlı X / Y / Z eksenleri: Z ekseni, birçok metal levha çeşidini kesmek için uygun olan 150 mm çalışabilir.
c.Yüksek kalite dayanıklılık ve kolay bakım garanti eder.

Adı:AC servo motor ve sürücü

Gelişmiş planet redüktör ile birlikte ithal servo motor (iki servo motor tarafından tahrik edilen Y ekseni), sabit, hassas ve güvenilir sürüş sağlar.





Adı:Hassas Doğrusal Kılavuzlar

Gelişmiş kesme sistemi, lazer gücü ve servo hareketi birbirine mükemmel uyum sağlar, daha yüksek işlem hızı ve doğruluğunu sağlamak için ithal yüksek hassasiyetli dişli ve raf tahrik sistemi, değiştirilebilir çift çalışma masası.

Adı:Kesme kafası



Temassız kesme kafası, aynı çıkış gücü altında kesme hızını, düzgünlüğünü ve kesme hassasiyetini büyük ölçüde artıran otomatik yükseklik izleme ve çarpışma önleme işlevine sahiptir. Bir kelimeyle, kesme verimliliği arttırılabilir.





Adı:Lazer kaynağı

hızlı hızlı, yüksek hassasiyetli kesme çizgisi ve düzgün kesme kenarı

Kesim Örnekleri


Eğitim


Sözleşmenizin imzalanmasından sonra, şirketiniz, ekipman ve işletme esasları hakkında temel bilgileri öğrenmek için fabrikamıza gelen teknoloji uzmanını ayarlayabilir, 1-3 gün kadar yeterli eğitim süresi sağlar, eğitim içeriği aşağıdaki gibidir:
a) Ortak çizim yazılımı eğitimi;
b) Makine açma ve kapama eğitim prosedürleri;
c) Kontrol panelinin ve yazılım parametrelerinin önemi, parametre aralığının ayarı;
d) Makinenin temel temizliği ve bakımı;
e) Ortak Donanım Sorun Giderme;
f) Operasyona dikkat edilmesi,

Warranty of SS pipes and sheets laser cutting machine


a) .1 Makinenin tamamı için yıl (İnsan Yapımı Hasar müzakere edilir.).
b) .Laser kaynağı 2 Yıl garanti
c). ömür boyu bakım ve yedek parça temini
d). Operasyon personeli için ücretsiz eğitim. (mühendis yurt dışına gidebilir.
