Cnc fiber lazer kesim makinesi ile paslanmaz çelik sac kesici değişim tablosu

Cnc fiber lazer kesim makinesi ile paslanmaz çelik sac kesici değişim tablosu

Ürün Detayları

Belgelendirme: ce
Ödeme ve gönderim koşulları:
Minimum Sipariş Miktarı: 1 Takım
Fiyat: pazarlık
Paketleme Detayları: 1 * 40GP konteyner
Teslim Süresi: 30 gün
Ödeme Koşulları: L / C, D / A, T / T, D / P, Western Union

Detaylı Ürün Açıklaması

Uygulama::Tüm Metal MalzemeKesme Kalınlığı:10mm'ye kadar SS, 22 cm'ye kadar MS
Lazer Tipi ::LifCNC Veya Değil ::Evet
Soğutma modu ::Su soğutmaKontrol yazılımı ::Cypcut
Grafik formatı desteklenir ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTAnavatan::Çin
Model numarası::TY-6020JBSağlanan Satış Sonrası Hizmet ::Yurtdışı Hizmet Makinelerine Uygun Mühendisler
Yinelenen doğruluk ::+ -0.03mmÇalışma sıcaklığı::0 ° C-45 ° C
Çalışma nem ::5%-95%Lazer kaynağı:Çince veya ithal
Voltaj::AC380V ±% 10 50HZ (60HZ)Kesim Alanı:6000x2000mm



Ürün Açıklaması

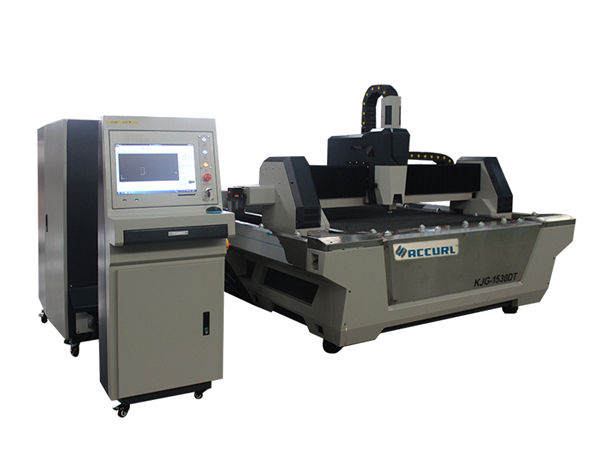

Fiber laser cutting machine of JB series with full protective cover
Especially suitable for stainless steel, carbon steel, galvanized plate and so on.
Yaygın sac ürünleri, çelik yapı, hassas makine, otomobil parçaları, gözlük, takı kullanılan
tabela, reklam, el sanatları, elektronik, oyuncaklar, ambalaj ve diğer sanayi

Fiber lazer kesim makinesi ana Özellikleri

Makine gövdesi:
1. Taiyi's Makine gövdesi 8mm çelik yapı, 600 ℃ ısıl işlem, Hassas kaynak, deformasyon olmadan 20 yıllık kullanım sağlamak için.
2. magnezyum alaşımlı döküm ile Gantry, deformasyon olmadan Güçlü kararlılık, Hızlı hareket.
Makine gövdesinin her iki tarafında 3. Yüksek verimli imar sigara sistemi, Güçlü parçalı toz ve sigara koleksiyonu, işçi için zararı azaltacaktır.
4. İthal hassas flanş redüktör ve servo motor, Hızlı çalışma hızı.
5. Makine yatağında 70 bıçak ve 6 kızak çubuğu, makine uyarısını azaltmak için yakın bıçaklar, kolayca yaprak yüklemek ve yüklemek için silindirlerle çalışan çubuklar kaydırın.
6. Esnek yükleme kutusu ön ve her iki taraf da makinenin çalışma koşullarına uygun olarak açılabilir.

Şartname

Lazer kaynağı ortamıLif
Kesme aralığı (L * W)6000 mm × 2000 mm
Z aks inme250 mm
Maks. konumlandırma hızı120 m / dak
X, Y aksı Maks. hızlan1.0G
Soğutma formuSu soğutma
Lazer dalga boyu1070nm


Lazer kaynağının çıkış gücü



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kesme boşluğu≤ 0,1 mm
X, Y ve Z akslarının konumlandırma hassasiyeti± 0,03 mm
X, Y ve Z akslarının tekrarlanan konumlandırma hassasiyeti± 0.01 mm
Kesme malzemesinin kalınlığı (malzemeye göre)0,2 - 25 mm
Sürücü modeliİthal servo motor
Güç gereksinimi380V, 50/60 Hz
Çalışma sıcaklığı0-45 ℃
Sürekli çalışma süresi24 saat
Makina ağırlığıYaklaşık 12000 Kgs
Güç kaynağının toplam koruma seviyesiIP54

Kesme Kalınlığı Referans Tablosu

Lazer gücüMaksimum kesme kalınlığı
Karbon çeliği (mm)Paslanmaz çelik (mm)Alüminyum (mm)Pirinç

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Sadece referans için yukarıdaki parametre

Uygulamalı Malzemeler

Paslanmaz Çelik, Karbon Çelik, Alaşımlı Çelik, Silikon Çelik, Yay Çeliği, Galvaniz Plakası, Salamura Plakası, Pirinç Plakası, Bakır Plakası, Alüminyum Plakası, Vb
Fiber lazer kesim makinesinin avantajları
1. geleneksel lazer ile karşılaştırın, fiber lazer daha çevre koruma:
2. Çok daha düşük güç tüketimi: fiber lazerin fotoelektrik dönüşüm verimliliği, geleneksel lazerden 15 kat daha yüksek.
3. Yüksek lazer spot kalitesi: tek modül lazer kaynağı
4. Düşük tüketim: Yedek parçalar sadece koruyucu lens ve nozüldür. Farklı lazer gücüyle 6KW'dan 16KW'a kadar elektrik tüketimi.
5. Yüksek otomasyon: Dijital kontrolü benimser, doğrudan AUTO CAD'den doğrudan kesme yazılımına dosya aktarabiliriz, Artefaktlar kesilebilir, üstelik akıllı dizgi fonksiyonu vardır, böylece hammadde maliyetlerini büyük ölçüde koruyabilir.
6. Yüksek kesme verimliliği: Lazerin iletim özellikleri nedeniyle, lazer kesim makinesi, sayısal kontrolü gerçekleştirmek için birçok CNC tezgahı ile donatılmıştır. İki boyutlu kesme ve üç boyutlu kesme işleminin yanı sıra farklı şekli kesmek için CNC programını değiştirmeniz yeterlidir.

Ayrıntılı Görüntüler

Adı:Makine gövdesi ve aksesuarları a.600 ℃ ısıl işlem, fırında soğutma 24 saat, doğru CO2 koruma kaynağı, deformasyon olmadan 20 yıl kullanımdan emin olmak için.
Eşzamanlı X / Y / Z eksenleri: Z ekseni, birçok metal levha çeşidini kesmek için uygun olan 150 mm çalışabilir.
c.Yüksek kalite dayanıklılık ve kolay bakım garanti eder.
Adı:AC servo motor ve sürücü Alınan servo motor (iki servo motor tarafından tahrik edilen Y ekseni), karmaşık planet redüktör ile birlikte sabit, hassas ve güvenilir sürüş sağlar.
Adı:Hassas Doğrusal Kılavuzlar Gelişmiş kesme sistemi, lazer gücü ve servo hareketi birbirlerine mükemmel uyum sağlar, daha yüksek işlem hızı ve doğruluğunu sağlamak için ithal edilen yüksek hassasiyetli dişli ve raf tahrik sistemi, değiştirilebilir çift çalışma masası ..
Adı:Kesme kafası Temassız kesme kafası, aynı çıkış gücü altında kesme hızını, düzgünlüğünü ve kesme hassasiyetini büyük ölçüde artıran otomatik yükseklik izleme ve çarpışma önleme işlevine sahiptir. Bir kelimeyle, kesme verimliliği arttırılabilir.
Adı:Lazer kaynak hızlı, yüksek hassasiyetli kesme çizgisi ve düzgün kesme kenarı

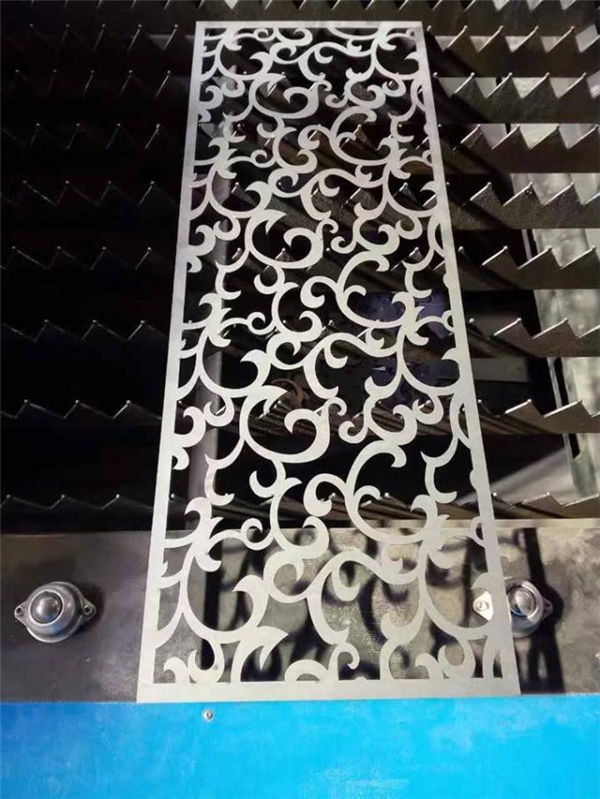

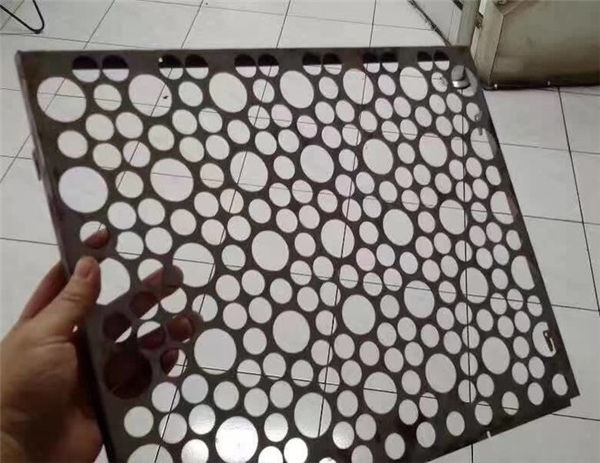

Kesim Örnekleri

Eğitim

Eğitimden makine kurulumuna kadar satış sonrası servis (3 yol):
1. İngilizce olarak video ve kullanım kılavuzu, kurulum, işletme, bakım ve arıza giderme ve e-posta, faks, telefon / whatsapp / skype / vb. bazı kurulum, kullanım veya ayarlama sorunları.
2. firmanız düzenleyebilir teknoloji firması gelip fabrikamız donanım ve temel bilgileri temel bilgileri öğrenmek, 3-5days hakkında yeterli eğitim süresi, eğitim içeriği aşağıdaki gibidir:
a) Ortak çizim yazılımı eğitimi;
b) Makine açma ve kapama eğitim prosedürleri;
c) Kontrol paneli ve yazılım parametrelerinin önemi, parametre aralığının ayarı
d) Makinenin temel temizliği ve bakımı;
e) Ortak Donanım Sorun Giderme;
f) Çalışmaya dikkat edilmesi.
3. Kapıdan kapıya eğitim eğitimi hizmeti. vize, seyahat masrafları ve konaklama masrafları müşteriye ait olacaktır. Eğitim süresi boyunca her iki mühendisimiz için tercüman ayarlamak daha iyidir. Eğitim Süresi: 3-5days.

Garanti

a) .1 Makinenin tamamı için yıl (İnsan Yapımı Hasar müzakere edilir.).
b) .Laser kaynağı 2 Yıl garanti
c). ömür boyu bakım ve yedek parça temini
d). Operasyon personeli için ücretsiz eğitim. (mühendis yurt dışına gidebilir.
