küçük boyutlu hassas fiber lazer kesim makinesi otomatik konumlandırma 800 watt

Ürün Detayları

Belgelendirme: ISO9001: 2008

Ödeme ve gönderim koşulları:

Minimum Sipariş Miktarı: 1 adet

Fiyat pazarlığı

Paketleme Detayları: Tahta Sandık

Teslim Süresi: 7-15 gün

Tedarik Yetenek: Ayda 2000 adet

Detaylı Ürün Açıklaması

Ürün adı:	Küçük Boy 5050 Yüksek Hassas Fiber Lazer Kesim Makinesi	Lazer Gücü:	300w ila 800w
Çalışma alanı:	500 * 500mm	Maksimum Hareket Hızı:	60 m / dak
Konumlandırma doğruluğu:	± 0.01-0.03	Powe Kaynağı:	3 × 380V ±% 10 220V ±% 10
Paket:	Ahşap kasa	Garanti:	1 yıl

Bu model yüksek hassasiyetli lineer motor tezgah, yüksek hassasiyet, hızlı hız benimser; İsteğe bağlı yüksek hassasiyetli CCD otomatik konumlandırma, otomatik kalibrasyon. Otomatik bilgisayar yazılımı tarafından kontrol edilen tüm süreç, yazılım arayüzü gerçek zamanlı geri bildirim, işlem durumunun zamanında anlaşılması, temassız işlem programı, hiçbir mekanik gerilme ve deformasyon, basit kullanım, yüksek kesme hassasiyeti.

1, Pratik yeni tip patent entegre tasarım, farklı türde veya lazer kaynağı üreticileri ile uyumlu olabilir, kompakt yapısı güvenilir, güvenli, pratik ve makul.
2, yüksek hızlı hareket, yüksek stabilite için uygun bir optik mermer platform, titreşim önleyici çerçeve tasarımı, kullanma.
3, Yüksek hassasiyetli, tam geri besleme lineer motor tezgahı ile, hız hızlı; geniş çalışma alanı görsel hassas konumlandırma isteğe bağlı, otomatik hassas kalibrasyondur.
4, çok fonksiyonlu entegre kontrol, patent yazılımı bağımsız araştırma ve geliştirme, işleme otomatik yazılım kontrolü, yazılım arayüzü gerçek zamanlı geribildirim, tüm fonksiyonları ve işlem durumunun tüm bölümlerini gösteren; temassız işlem modu, mekanik gerilme ve deformasyon olmaz.

Yapılandırma

^#	^madde	^Şartname	^Marka	^düşünce
¹	^{Lazer kaynağı}	^800W	^Maxphotonics
²	^{doğrusal motor}
³	^{Optik ızgara}	^{çözünürlük 0.5μm}	^ispanya
⁴	^sürücü		^servotronix
⁵	^{Z ekseni Vida modülü grubu}
⁶	^{Lazer kesim kafası}	^BT230
⁷	^{Hassas doğrusal kılavuz rayı}		^Hiwin
⁸	^Mermer	^{18001350200}	^Şandong
⁹	^{Organ kapağı}	^Standart
¹⁰	^{İşleme malzemesi}	^Standart		^{havacılık alüminyum alaşımı}

Parametre

^{Çalışma boyutu}		^{500 x 500 (mm)}
^{Maks. Hızlanma}		^1.2g
^{X AXIS}	^{Maks. Hareket hızı}	^{60 m / dak}
	^Rota	^500mm
	^{Konumlandırma doğruluğu}	^{± 0.01mm}
	^{Tekrarlama doğruluğu}	^{± 0.004mm}
^{Y EKSENİ}	^{Maks. Hareket hızı}	^{60 m / dak}
	^Rota	^500mm
	^{Konumlandırma doğruluğu}	^{± 0.01mm}
	^{Tekrarlama doğruluğu}	^{± 0.004mm}
^{Z EKSENİ}	^Rota	^100mm

Çalışma şartı

¹	^{Çalışma sıcaklığı}	^{-10 ℃ ~ 45 ℃}
²	^{Bağıl nem}	^{＜% 90 kondansatör yok}
³	^çevre	^{İyi havalandırma, titreşim yok}
⁴	^{Güç kaynağı}	^{3 × 380V ±% 10 220V ±% 10}
⁵	^{Güç frekansı}	^50Hz

4. Makine teklifi
4. 1 Makine rafı mermer yapı ve ABD CNC lazer kesim sistemini benimser. Entegre tasarımıyla, portal freze tezgahı işleme yoluyla, hareketi doğru yapmak için doğrusal motorlu sürüş sistemi, kullanıcı dostu arayüz ve uzun süreli istikrarlı çalışma.

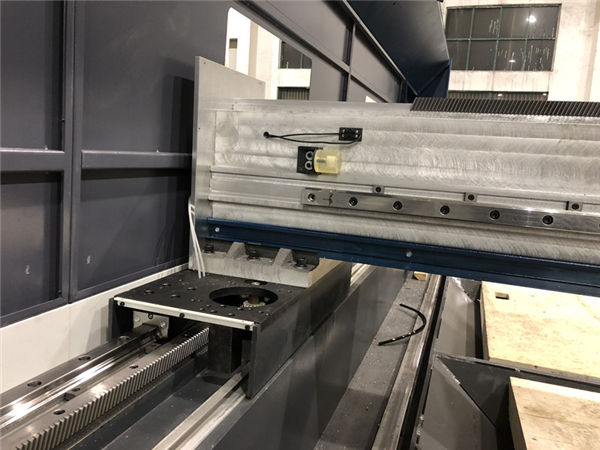

THK Japonya hassas lineer kılavuz rayını benimsemiş, yüksek doğruluk, düşük aşınma ve montajı veya değişimi kolaydır. 2 lazer kesim kafası
BT230 (Raytools, İsviçre markası) otomatik odaklama sistemli lazer kesim kafası. Materyal atıklarının bozulma ile kesilmesini önleyebilir. Koruma camı, kesme kafasının içindeki önemli optik parçaların düşük maliyetini koruyabilir ve koruyabilir. Otomatik odaklama sistemi düz olmayan sac işleme için uygundur. Yüksek kaliteli lazerlerle birleştirilen BT230, seramik, tıbbi, yarı iletken ve diğer endüstrilerde yaygın olarak kullanılabilir.

^madde	^Parametre
^collimation	^100mm
^odak	^125mm
^{optik açıklık}	^25mm
^{nozul (tekli)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 mm}
^{lens malzemeleri}	^kuvars
^{fiber fiş}	^QBH
^{Yardımcı basınç}	^{Maks. 20bar}
^ağırlık	^{~ 1.5 Kg}

Kontrol sistemi

Profesyonel PC endüstriyel bilgisayar kullanımı, grafik arayüzü, kullanımı kolay, profesyonel kesme kontrol yazılımı kullanımı serbestçe çeşitli grafik ve metin, gerçek zamanlı işleme, CAD, CorelDraw ve diğer profesyonel haritalama yazılımlarını destekleyebilir.
. Yüksek kaliteli endüstriyel bilgisayar kontrol operasyonu
. Yüksek verimli, kullanımı kolay CNC kesme sistemi
. Z ekseni otomatik izleme fonksiyonu

Uygulamalar ekran

Çeşitli metal sac kesme ve delme ve donanım, tüketici elektroniği bileşenleri, çeşitli aletler, sac metal işleme endüstriyel kesim gibi diğer lazer işleme türlerine uygulanır; Çeşitli metal malzemeler için hassas kesim ve delme.
