yüksek hassasiyetli küçük ince sac lazer kesim makineleri anti korozyon aşınması

Ürün Detayları

Belgelendirme: ISO9001: 2008

Ödeme ve gönderim koşulları:

Minimum Sipariş Miktarı: 1 adet

Fiyat pazarlığı

Paketleme Detayları: Tahta Sandık

Teslim Süresi: 7-15 gün

Tedarik Yetenek: Ayda 2000 adet

Detaylı Ürün Açıklaması

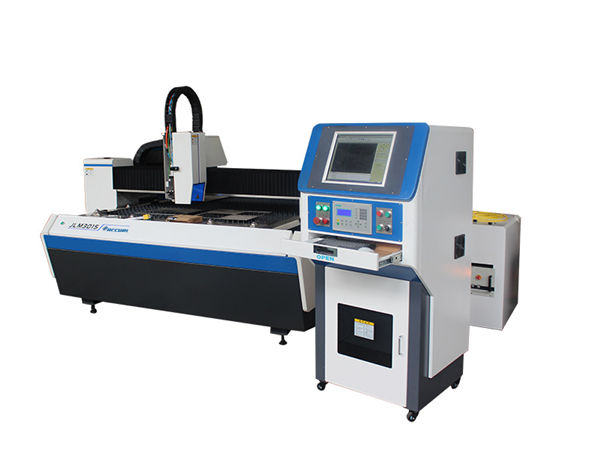

Ürün adı:	Yüksek Hassasiyetli Metal Fiber Lazer Kesim Makinesi	Lazer Gücü:	500W / 800w
Çalışma alanı:	500 * 500mm	Maksimum Hareket Hızı:	60 m / dak
Konumlandırma doğruluğu:	± 0.01-0.03	Powe Kaynağı:	3 × 380V ±% 10 220V ±% 10
Paket:	Ahşap kasa	Garanti:	1 yıl

Hassas lazer kesim makinesi, RISE LASER tarafından tasarlanmış ve üretilmiştir. İnce sac uygulamaları için önde gelen lazer teknolojisine sahiptir. Makine mermer ve Cypcut lazer kesim sistemi ile birleştirilmiştir. Entegre tasarım, çift makaslı lineer motor sürüş sistemi, kullanıcı dostu arayüz ve uzun süreli istikrarlı çalışma.

* Güvenlik yapısı
* Daha az işgal, küçük atölye için iyi.
* Kolay kullanım
* Önde gelen kesim kesme sistemi, kullanımı kolay.
* Korozyon önleyici aşınma
* Transmisyon parçalarının ücretsiz bakımı, aşındırıcı malzemelerin kesilmesi mevcuttur.
* Kararlı ve dayanıklı
* Mermer tezgahı, daha az bozulma, yüksek stabilite, yüksek hızlı çalışma sırasında anti-şok.
* Hassas kesim
* En iyi kesim İsviçre RAYTOOLS lazer kesim kafasından gelir
* Fiber lazerler
* İyi kalite ve stabilite ile yapılan en iyi marka fiber lazerler ile Çin kabul edildi.
* Hassas hareket mekanizması
* Çift lineer motor sürüş sistemi, kesim hassasiyetini ve verimliliğini artırabilir.

^{Yapılandırma}

^#	^madde	^Şartname	^Marka	^düşünce
¹	^{Lazer kaynağı}	^800W	^Maxphotonics
²	^{doğrusal motor}		^Raytools
³	^{Optik ızgara}	^{çözünürlük 0.5μm}	^ispanya
⁴	^sürücü		^servotronix
⁵	^{Z ekseni Vida modülü grubu}		^{güçlendirin}
⁶	^{Lazer kesim kafası}	^BT230	^Raytools
⁷	^{Hassas doğrusal kılavuz rayı}		^Hiwin
⁸	^Mermer	^{18001350200}	^Şandong
⁹	^{Organ kapağı}	^Standart	^Raytools
¹⁰	^{İşleme malzemesi}	^Standart	^Raytools	^{havacılık alüminyum alaşımı}

^Parametre

^model		⁵⁰⁵⁰
^{Çalışma boyutu}		^{500 x 500 (mm)}
^{Maks. Hızlanma}		^1.2g
^{X AXIS}	^{Maks. Hareket hızı}	^{60 m / dak}
	^Rota	^500mm
	^{Konumlandırma doğruluğu}	^{± 0.01mm}
	^{Tekrarlama doğruluğu}	^{± 0.004mm}
^{Y EKSENİ}	^{Maks. Hareket hızı}	^{60 m / dak}
	^Rota	^500mm
	^{Konumlandırma doğruluğu}	^{± 0.01mm}
	^{Tekrarlama doğruluğu}	^{± 0.004mm}
^{Z EKSENİ}	^Rota	^100mm

^{Çalışma şartı}

¹	^{Çalışma sıcaklığı}	^{-10 ℃ ~ 45 ℃}
²	^{Bağıl nem}	^{＜% 90 kondansatör yok}
³	^çevre	^{İyi havalandırma, titreşim yok}
⁴	^{Güç kaynağı}	^{3 × 380V ±% 10 220V ±% 10}
⁵	^{Güç frekansı}	^50Hz

Makine teklifi

4.1 Makine rafı mermer yapı ve ABD CNC lazer kesim sistemini benimser. Entegre tasarımıyla, portal freze tezgahı işleme yoluyla, hareketi doğru yapmak için doğrusal motorlu sürüş sistemi, kullanıcı dostu arayüz ve uzun süreli istikrarlı çalışma.
THK Japonya hassas lineer kılavuz rayını benimsemiş, yüksek doğruluk, düşük aşınma ve montajı veya değişimi kolaydır.

4. 2 lazer kesim kafası
BT230 (Raytools, İsviçre markası) otomatik odaklama sistemli lazer kesim kafası. Materyal atıklarının bozulma ile kesilmesini önleyebilir. Koruma camı, kesme kafasının içindeki önemli optik parçaların düşük maliyetini koruyabilir ve koruyabilir. Otomatik odaklama sistemi düz olmayan sac işleme için uygundur. Yüksek kaliteli lazerlerle birleştirilen BT230, seramik, tıbbi, yarı iletken ve diğer endüstrilerde yaygın olarak kullanılabilir.

^collimation	^100mm
^odak	^125mm
^{optik açıklık}	^25mm
^{nozul (tekli)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 mm}
^{lens malzemeleri}	^kuvars
^{fiber fiş}	^QBH
^{Yardımcı basınç}	^{Maks. 20bar}
^ağırlık	^{~ 1.5 Kg}

4. 3 Kontrol sistemi

Profesyonel PC endüstriyel bilgisayar kullanımı, grafik arayüzü, kullanımı kolay, profesyonel kesme kontrol yazılımı kullanımı serbestçe çeşitli grafik ve metin, gerçek zamanlı işleme, CAD, CorelDraw ve diğer profesyonel haritalama yazılımlarını destekleyebilir.
. Yüksek kaliteli endüstriyel bilgisayar kontrol operasyonu
. Yüksek verimli, kullanımı kolay CNC kesme sistemi
. Z ekseni otomatik izleme fonksiyonu
CNC kesim kontrol sistemi
CNC kesme kontrol sistemi, tam olarak CNC kontrol sistemi ile kenetlenen, Windows XP Professional geliştirmeye dayalı yüksek performanslı kontrol kartının kullanılmasıdır, bu nedenle, gerçek zamanlı kontrol ve yazılım, makine ve lazer kaynağı arasında daha rahat ve hızlı bir şekilde yükseltilir.

Kontrol sisteminin ana özellikleri

Kararlı çalışma, iyi anti-parazit özelliği
Hızlı hareket hızı, sorunsuz başlatma ve durdurma
İyi kesme etkisi, hızlı kesme hızı
Büyük veri işleme için geliştirilmiş kapasite
Çıkış kontrolü: birleşik varlık çıkış modunu destekler, NC ve grafik iki çıkış moduyla birlikte kesmeye başlamak için herhangi bir konumu destekler, durdurma parametrelerinden sonra değiştirilebilir.

Yazılım

l ingilizce versiyonu
l İşleme dosyalarını gerekli olarak kaydetme
l çalışma hareketi ve kesme durumu göstergesi
lDXF, uluslararası G kodu NC dosyalarını destekleyebilir.
l otomatik olarak kesme hesaplama
l İşleme ihtiyaçlarına göre, kesme başlangıç konumunu ve işleme yönünü değiştirmeyi destekler, bu arada, sistem dinamikleri hat konumunu yönlendirmek veya yönlendirmek için ayarlayacaktır.
Dosyaları içe aktarırken veya manuel ayarlama yaparken çalışma süresini optimize edin.
Gruptan ithal edilen ve uygulanan kısmi veri mevcuttur.
Otomatik yerleştirme yazılımı CAM
Yüksek tepki, yüksek örnekleme oranı, yüksek iletim hızı, sistem aracılığıyla servo sistemin kararlılığını garanti eder, bir anahtar sensörün çalışmasını kalibre edebilir.
EtherCAT BUS CNC sistemi (AheadTechs) daha fazla kombinasyon arayüzü için esnek kontrolü destekleyebilir. İşleme doğruluğunu sağlamak için çeşitli mil adım telafisi modlarını destekler.
Parça işleme istatistikleri ve üretim miktarı yönetimi.

^{Teori Kesme parametresi}

^{Güç (W)}	^Malzeme	^{Kalınlık (mm)}	^{Kesme hızı (m / dak)}	^Gaz
⁸⁰⁰	^{Paslanmaz çelik}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Karbon çelik}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
