paslanmaz çelik sac çelik fiber lazer kesim makinesi

paslanmaz çelik sac çelik fiber lazer kesim makinesi

Ürün Detayları


Belgelendirme: ce
Ödeme ve gönderim koşulları:
Minimum Sipariş Miktarı: 1 Takım
Fiyat: pazarlık
Paketleme Detayları: 1 * 40GP konteyner
Teslim Süresi: 30 gün
Ödeme Koşulları: L / C, D / A, T / T, D / P, Western Union
Tedarik Yetenek: 150sets

Detaylı Ürün Açıklaması


Uygulama::Tüm Metal MalzemeKesme Kalınlığı:SS 12mm'ye kadar, MS 22cm'ye kadar
Lazer Tipi ::LifDarbe Frekansı:1-2000HZ
Konumlandırma Sistemi:Kırmızı IşıkKontrol yazılımı ::Cypcut
Grafik formatı desteklenir ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTAnavatan::Çin
Model numarası::TY-6020JBSağlanan Satış Sonrası Hizmet ::Yurtdışı Hizmet Makinelerine Uygun Mühendisler
Yinelenen doğruluk ::+ -0.03mmÇalışma sıcaklığı::0 ° C-45 ° C
Çalışma nem ::5%-95%Lazer kaynağı:Çince veya ithal
Voltaj::AC380V ±% 10 50HZ (60HZ)Kesim Alanı:6000 * 2000mm
Ürün adı:Metal Sac Çelik Fiber Lazer Kesim Makinesi TY-6020JB

Fiber lazer makinesi avantajı


1. geleneksel lazer ile karşılaştırmak, fiber lazer daha çevre koruma
2. Çok daha düşük güç tüketimi: fiber lazerin fotoelektrik dönüşüm verimliliği, geleneksel lazerden 15 kat daha yüksek.
3. Yüksek lazer spot kalitesi: tek modül lazer kaynağı
4. Düşük tüketim: Elektrik tüketimi saatte 7KW'nin altında.

Fiber lazer kesim makinesi ana Özellikleri


Makine gövdesi:
1. Taiyi's Makine gövdesi 8mm çelik yapı, 600 ℃ ısıl işlem, Hassas kaynak, deformasyon olmadan 20 yıllık kullanım sağlamak için.

2. magnezyum alaşımlı döküm ile Gantry, deformasyon olmadan Güçlü kararlılık, Hızlı hareket.

Makine gövdesinin her iki tarafında 3. Yüksek verimli imar sigara sistemi, Güçlü parçalı toz ve sigara koleksiyonu, işçi için zararı azaltacaktır.

4. İthal hassas flanş redüktör ve servo motor, Hızlı çalışma hızı.

5. Makine yatağında 70 bıçak ve 6 kızak çubuğu, makine uyarısını azaltmak için yakın bıçaklar, kolayca yaprak yüklemek ve yüklemek için silindirlerle çalışan çubuklar kaydırın.

6. Esnek yükleme kutusu ön ve her iki taraf da makinenin çalışma koşullarına uygun olarak açılabilir.

Şartname


Lazer kaynağı ortamıLif
Kesme aralığı (L * W)6000 mm × 2000 mm
Z aks inme250 mm
Maks. konumlandırma hızı120 m / dak
X, Y aksı Maks. hızlan1.0G
Soğutma formuSu soğutma
Lazer dalga boyu1070nm


Lazer kaynağının çıkış gücü



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(İsteğe bağlı)

Min. kesme boşluğu≤ 0,1 mm
X, Y ve Z akslarının konumlandırma hassasiyeti± 0,03 mm
X, Y ve Z akslarının tekrarlanan konumlandırma hassasiyeti± 0.01 mm
Kesme malzemesinin kalınlığı (malzemeye göre)0,2 - 25 mm
Sürücü modeliİthal servo motor
Güç gereksinimi380V, 50/60 Hz
Çalışma sıcaklığı0-45 ℃
Sürekli çalışma süresi24 saat
Makina ağırlığıYaklaşık 12000 Kgs
Güç kaynağının toplam koruma seviyesiIP54



Kesme Kalınlığı Referans Tablosu


Lazer gücüMaksimum kesme kalınlığı
Karbon çeliği (mm)Paslanmaz çelik (mm)Alüminyum (mm)Pirinç

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Sadece referans için yukarıdaki parametre



Uygulamalı Malzemeler


Paslanmaz Çelik, Karbon Çelik, Alaşımlı Çelik, Silikon Çelik, Yay Çeliği, Galvaniz Plakası, Salamura Plakası, Pirinç Plakası, Bakır Plakası, Alüminyum Plakası, Vb

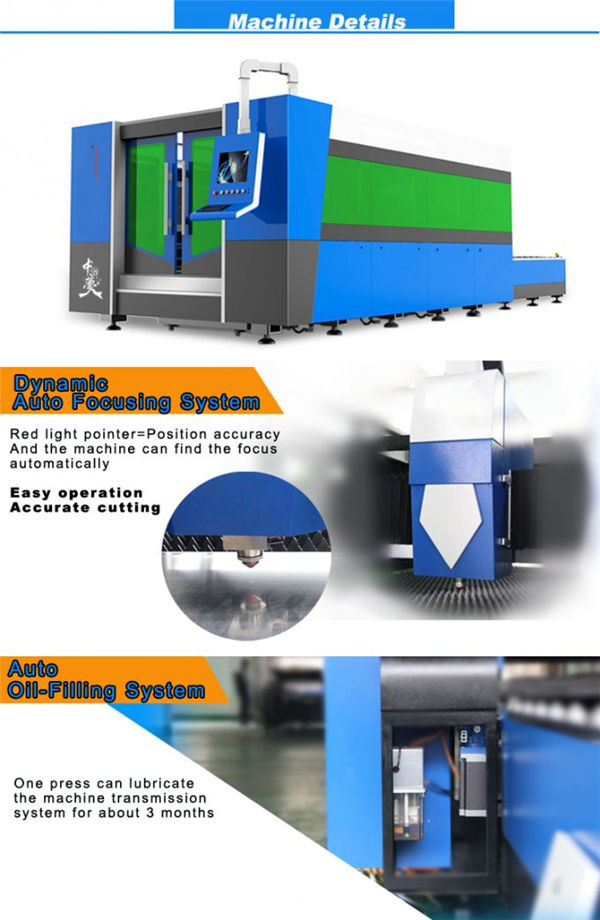

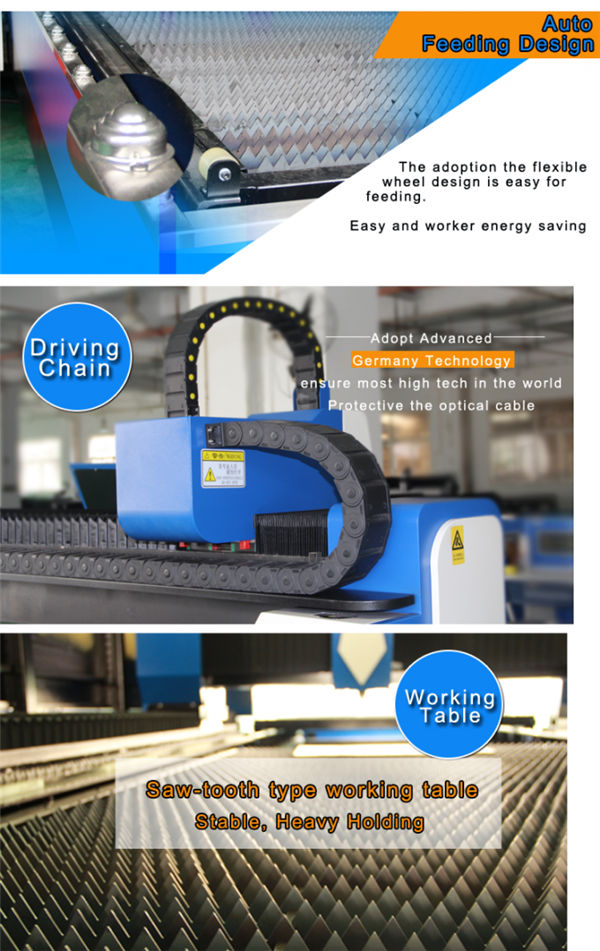

Ayrıntılı Görüntüler

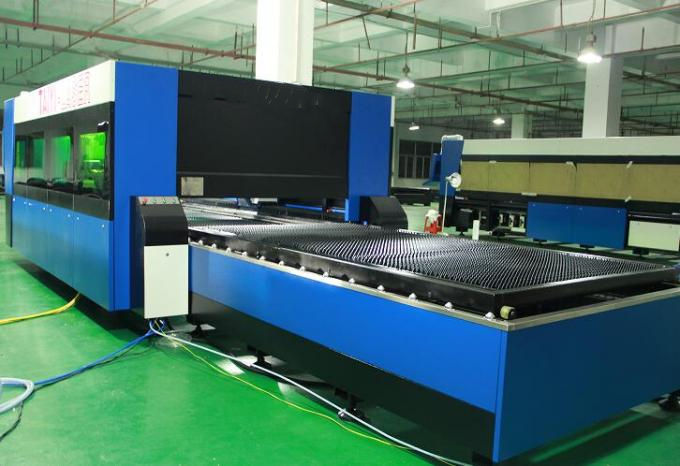

Adı:Makine gövdesi ve aksesuarları

a.600 ℃ ısıl işlem, fırında 24 saat soğutma, doğru CO2 koruma kaynağı, deformasyon olmadan 20 yıl kullanımdan emin olmak için.
Eşzamanlı X / Y / Z eksenleri: Z ekseni, birçok metal levha çeşidini kesmek için uygun olan 150 mm çalışabilir.
c.Yüksek kalite dayanıklılık ve kolay bakım garanti eder.

Adı:AC servo motor ve sürücü

Gelişmiş planet redüktör ile birlikte ithal servo motor (iki servo motor tarafından tahrik edilen Y ekseni), sabit, hassas ve güvenilir sürüş sağlar.





Adı:Hassas Doğrusal Kılavuzlar

Gelişmiş kesme sistemi, lazer gücü ve servo hareketi birbirine mükemmel uyum sağlar, daha yüksek işlem hızı ve doğruluğunu sağlamak için ithal yüksek hassasiyetli dişli ve raf tahrik sistemi, değiştirilebilir çift çalışma masası.

Adı:Kesme kafası



Temassız kesme kafası, aynı çıkış gücü altında kesme hızını, düzgünlüğünü ve kesme hassasiyetini büyük ölçüde artıran otomatik yükseklik izleme ve çarpışma önleme işlevine sahiptir. Bir kelimeyle, kesme verimliliği arttırılabilir.





Adı:Lazer kaynağı

hızlı hızlı, yüksek hassasiyetli kesme çizgisi ve düzgün kesme kenarı

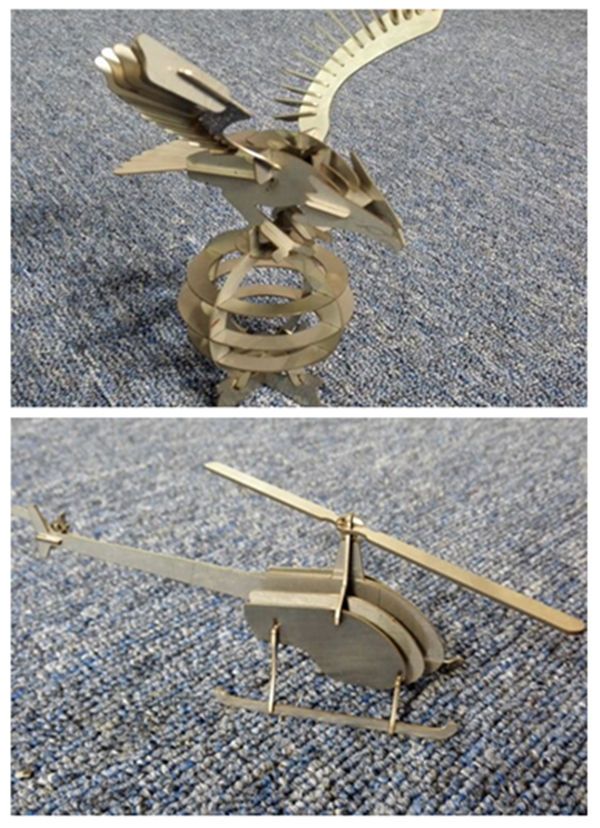

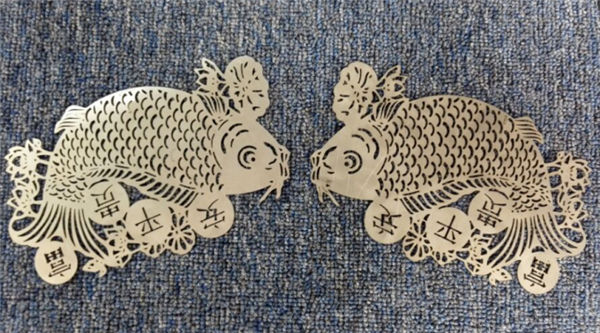

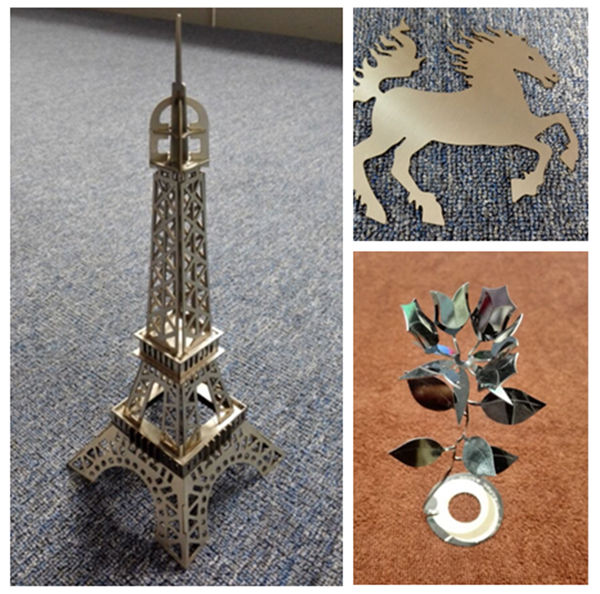

Kesim Örnekleri


Eğitim


Eğitimden makine kurulumuna kadar satış sonrası servis (3 yol):
1. Kurulum videosu ve kullanıcı el kitabı, kurulum, çalıştırma, bakım ve arıza giderme ve e-posta, faks, telefon / whatsapp / skype / vb. bazı kurulum, kullanım veya ayarlama sorunları.
2. firmanız düzenleyebilirsiniz donanım fabrikamız gelip donanım ve çalışma temel bilgileri, 3-5days hakkında yeterli eğitim süresi öğrenmek, eğitim içeriği aşağıdaki gibidir:
a) Ortak çizim yazılımı eğitimi;
b) Makine açma ve kapama eğitim prosedürleri;
c) Kontrol paneli ve yazılım parametrelerinin önemi, parametre aralığının ayarı
d) Makinenin temel temizliği ve bakımı;
e) Ortak Donanım Sorun Giderme;
f) Çalışmaya dikkat edilmesi.
3. Kapıdan kapıya eğitim eğitim servisi. vize, seyahat masrafları ve konaklama masrafları müşteriye ait olacaktır. Eğitim süresi boyunca her iki mühendisimiz için tercüman ayarlamak daha iyidir. Eğitim Süresi: 3-5days.

Garanti


a). Metal elyaf lazer kesim makinesi için tüm makine için 1 Yıl. (İnsan Yapımı Hasar müzakere edilir.).
b). Lazer kaynağı 2 yıl garanti
c). Ömür boyu bakım ve yedek parça temini
d). Operasyon personeli için ücretsiz eğitim. (mühendis yurt dışına gidebilir.
